RITE（Rigaku Innovative Technologies Europe）
X線/EUV用 PINフォトダイオード
製品特長
- 理化学用グレード
- コンパクトで堅牢なデザイン
- フレキシブル操作
- 高コストパフォーマンス
- X線、EUV検出
- 検出エネルギー領域に合わせてセンサー・フィルター選択可

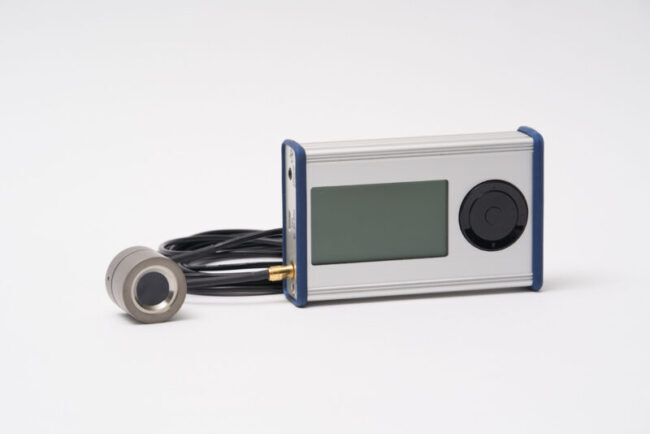

Xpin Detector は、PIN フォトダイオードベースのX線検出器です。光学デバイスのアライメントや、X線強度の長期モニタリング等、様々な場面でご利用頂けるよう、コンパクト且つフレキシブルなデザインが採用されています。
経済的で、ユーザーフレンドリーな操作性を実現し、X線を用いる実験現場やX線を扱うエンジニアにとって理想的なプロフェッショナルツールとなっています。

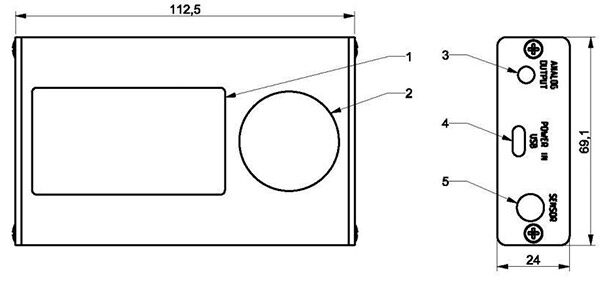

xPIN 仕 様
| PINダイオード受光面積 | 10mm x 10mm |
|---|---|
| オペレーションモード | ・光起電(バイアス無) ・±2.5V（バイアス） |
| デザイン | A/Vコンバータ + デジタルボルトメーター |
| 測定レンジ(6digits) |
・200 nA フルスケール：分解能 1pA (+/-) ・400 nA(単極）：分解能 0.1pA ・20μA フルスケール：分解能 0.1nA (+/-) ・40μA(単極)：分解能 0.1nA |
| アナログ出力 | 2 V max. signal |
| 内部フィルター | 1st order LPF |
| 重 量 | 200 g (ディテクター本体) 850 g (付属品含む 総重量) |
| 信号ケーブル | 1m (スタンダードケーブル), SMB |
| チャージ電流 | 200 mA (USB-PC 接続), 330 mA (battery charger) |
| 外部電源 | 5 VDC via USB Micro-B コネクタ |
| USB (data/power) ケーブル | 3 m USB A to USB Micro-B |
| オプション |
ピンホール、フィルター、メカニカルアダプタ、 真空用ケーブル、フィードスルー、 パルス計測用パルスシェイパー |
| ファンクション | リモートコントロール、データログ |
| 動作環境 | Windows ７, Debian 7, Ubuntu 14.04 以上 |
標準センサー 仕 様
| X-ray | EUV | |
|---|---|---|
| スペクトル範囲 | 4 keV to 27 keV (above 10 % of peak sensitivity) |
AXUV100G フォトダイオード 仕様 |
| 遮 光 | 〇 | × |
| 真 空 使 用 | 〇 | 〇 |
| 大気中使用温度 | -20℃～50℃ | -10℃～40℃ |

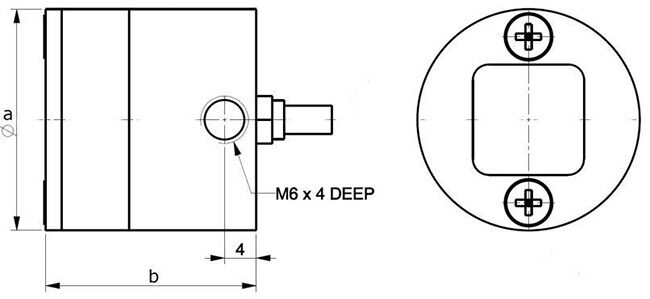

| サイズ(a x b) | 28 X 26.5 mm | 30 X 25 mm |
